測量范圍：

0～10MPa

工作電壓：

12～45VDC

精　　度：

0.075%,0.1%,0.2%

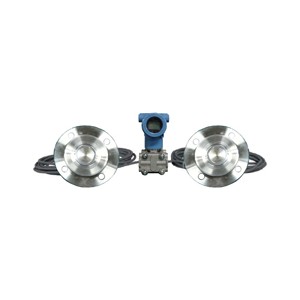

3000LD雙法蘭差壓(液位)變送器用來測量液體、氣體和蒸汽的壓力(液位)，然后輸出與壓力相對應4～20mADC信號。密封隔膜是用于防止介質直接進入差壓變送器里的差壓傳感器組件中，安裝法蘭標準按ANSI，法蘭有2"、3"和4"規格，法蘭等級分為150LB(2.5Mpa)及300LB(5.0Mpa)，法蘭安裝尺寸見下圖表。如用戶采用GB911688標準，則DN=50、80、100、PN=2Mpa請注明。接液膜片材料有316L、哈氏C-276、鉭、聚四氟乙烯等。用戶不注明時，以DN50、2.5MPa安裝法蘭及接液膜片材料316L供貨。
隔膜裝置充液腔低容積設計，減少溫度影響，隔膜裝置工作壓力上限是用戶選擇遠傳裝置的額定值；工作壓力不低于
3.5kpa（絕對壓力）。同時提供多種結構材料，隔膜裝置組件焊接結構，可靠性強。適用于下面幾種情況：
1）被測介質對變送器和敏感元件有腐蝕作用時；
2）需要將高溫被測介質與變送器隔離時；
3）被測介質中有固體懸浮物或高粘度易堵塞變送器接頭和壓力容室時；
4)被測介質用引壓出易固化或結晶時；
5）更換被測介質需要沖洗而不容交混時；
6）須保持衛生條件，防止污染時。

2、應用
◆石油/石化/化工
 *與節流裝置配套，提供精確的流量測量和控制。
 *可測量管道和貯罐的壓力和液位。
◆電力/城市煤氣/其它公司
 *要求高穩定度和高精度的測量等場所。
◆紙漿和造紙
 *用于要求耐化學液體、耐腐蝕性液體之類的場所。
◆鋼鐵/有色金屬/陶瓷
 *用于爐膛壓力測量等要求高穩定性、高精度測量等場所。
 *用于在嚴格控制（溫度、濕度等）條件下要求穩定測量的場所。
◆機械/造船
 *用于在嚴格控制（溫度、濕度等）高精確度條件下  要求穩定測量的場所。
3、技術指標：
性能指標：（參考條件：零基量程、硅油、316L不銹鋼膜片、量程比1:1、數字微調值等于量程設定點值）
◆精度：
0.2%/.1%/0.075%

◆穩定性
12個月，±0.2%F.S，在溫度變化28℃，靜壓最大為6.9MPa，量程1:1條件下。
◆安裝位置影響
零點最多影響250Pa，可修正掉，無量程影響。
◆供電電壓
12V～45VDC（標準為24VDC，無負載可工作于12VDC，帶數字指示表頭供電電壓不低于17VDC）
◆使用溫度

-20℃～+85℃
◆貯藏溫度
-40℃～+104℃
◆相對濕度
0～100%
◆物理性能
重量：約3.9kg（標準配置，不帶安裝附件）
高度：190mm
電纜穿線孔M20×1.5或NPT1/2
◆引壓連接
1、引壓孔1/4NPT內錐管螺紋
2、引壓螺釘：M10×1.5，間距41.3mm
3、引壓連接接頭（見圖4）
◆總體防護性能符合：IP67（相關參數）
◆隔爆、本安認證
本安型“i”
符合GB3836.1-2000、GB3836.4-2000
防爆等級：EXiaIICT6
隔爆型“d”
符合GB3836.1-2000、GB3836.2-2000
防爆等級：EXdIICT6
6、手操器及校驗軟件適用對象：
 手操器：可用Rosemount275手操器，且無需配通訊器使用。
