單輸入單輸出模擬信號隔離變送器

（DIN11 IRT系列采用光耦隔離技術）

主要特性:

>>輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力

>>全量程范圍內極高的線性度（非線性度<0.2%）

>>精度等級：0.1級、0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用

>>國際標準信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等

>>標準DIN35 導軌式安裝

>>輔助電源：5V/12V/15V/24V（范圍±10%）

>>具有較強的抗電磁干擾和高頻信號干擾能力

應用：

>>信號長線無失真?zhèn)鬏?b>

>>模擬信號數據隔離、采集和變換

>>變頻器信號隔離采集

>>隔離4-20mA或0-20mA信號傳輸

>>電力監控、醫療設備隔離

>>PLC/FA 電機信號隔離控制

>>工業現場信號隔離及變換

>>儀器儀表信號收發

>>非電量信號變送

產品選型表：

DIN11 IRT - U(A)□ - P□ - O□

輸入信號				供電電源		輸出信號
電壓	代碼	電流	代碼	Power	代碼	電流	代碼	電壓	代碼
0-5V	U1	0-1mA	A1	24VDC	P1	0-20ma	O2	0~5V	O4
0-10V	U2	0-10mA	A2	12VDC	P2	4-20ma	O1	0-10V	O5
0-75mV	U3	0-20ma	A3	5VDC	P3	用戶自定義	Oz	1-5V	O6
0-2.5	U4	4-20mA	A4	15VDC	P4
用戶自定義	Uz	用戶自定義	Az	用戶自定義



選型舉例：

例1：輸入信號:0-10V  供電電源:24V  輸出信號:4-20ma 型號:DIN11-IRT-U2-P1-O1

例2：輸入信號:0-10V 供電電源:12V   輸出信號:0-10V   型號:DIN11-IRT-U 2-P2-O2

例3：輸入信號:0-3V 供電電源:24V   輸出信號:4-20ma 型號:DIN11-IRT-Uz-P1-O1（Uz:0-3V）

產品最大絕對額定值：

Continuous Isolation Voltage（持續隔離電壓）:3000VDC

Junction Temperature（工作溫度）:+85℃

Lead Temperature   （焊接溫度）:+300℃（10秒）

Storage Temperature （存貯溫度）:+150℃

電源電壓范圍：±10%Vin

注意：如果超出上述范圍，產品可能會引起永久性損壞。

通用參數

參數名稱	測試條件	最小	典型值	最大	單位
隔離耐壓	50Hz，1分鐘,漏電流1mA		2500		VDC
耐沖擊電壓	3KV， 1.2/50us(峰值)
工作溫度		-25		+70	℃
工作濕度	無凝露	10		90	%
存儲溫度		-45		+80	℃
存儲濕度		10		95	℃



輸入?yún)?shù)					輸出參數
輸入項目	輸入阻抗	電源損耗	輸入過載能力		輸出項目	輸出過載能力	響應時間
0-5V	≥300KΩ	電壓輸出 < 0.6W 電流輸出 <1.5W	2.0倍額定：連續		4-20mA	負載電阻 不超過350Ω	≤1mS
0-10V					0-20mA
0-1mA	1KΩ		1.5倍額定：連續 3.0倍額定：1S
0-10mA	TYP：250Ω 可自設定				0-5V	≥2KΩ
0-20mA					0-10V
4-20mA					1-5V

                                                     注: 電流輸出型如果要求負載電阻500Ω,請另做注明



引腳定義：

引腳	名 稱	描   述	引腳	名 稱	描   述
1	PW+	電源正端	7	IN+	模擬信號輸入正端
2	NC	空腳	8	IN-	模擬信號輸入負端
3	GND	電源負端	9	NC	空腳
4	OUT+	模擬信號輸出正端	10	NC	空腳
5	OUT-	模擬信號輸出負端	11	NC	空腳
6	NC	空腳	12	NC	空腳





























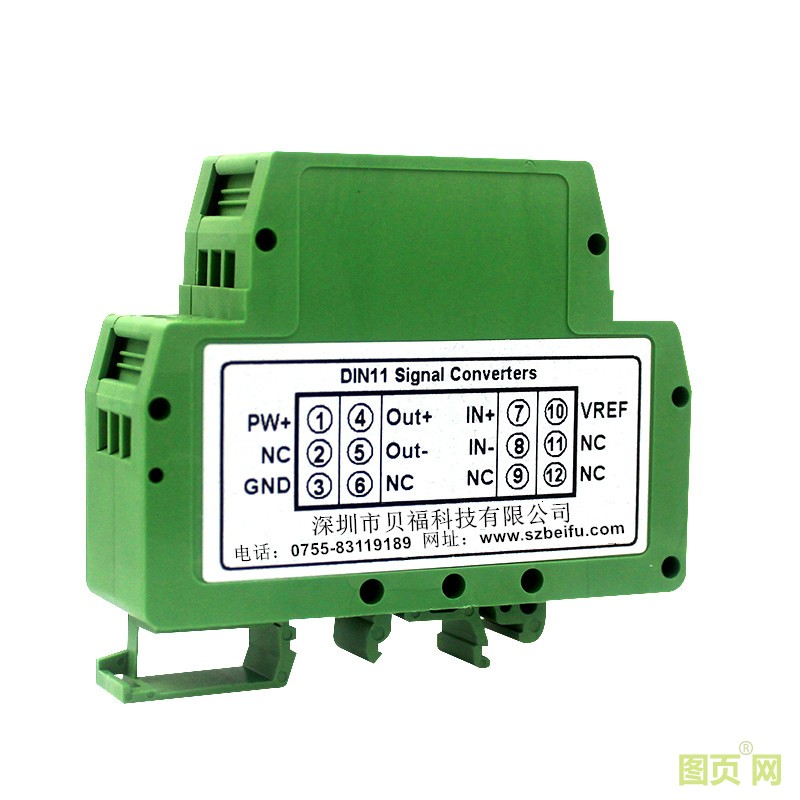

外形尺寸：(單位：mm)

































可以安裝在標準DIN35導軌上
