量程：

0-15米

精度：

+-5mm

頻率：

122Ghz

一、產品概述：

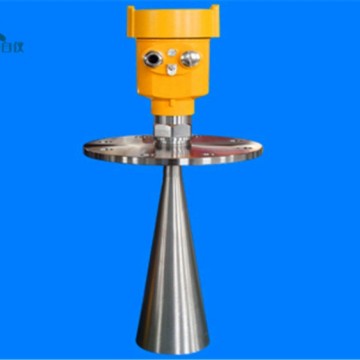

     SAIPU-RD9000 系列傳感器是120G調頻雷達式物位測量儀表，測量距離可達150米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于高溫高壓等環境固體的測量。

二、產品原理：

     調頻連續波雷達物位計的通用原理為雷達在罐頂發射電磁波，電磁波碰到介質反射后被雷達接收，接收信號與發射信號之間的頻率差 δ f 與介質表面的距離 R 成一定比例關系： R= C （速度） *δ f （頻率差） /2/ K （ 調頻斜率）。因為光速 C和調頻斜率 K 已知，因此估算出頻率差 δ f ， 便可得到雷達安裝位置料面的距離 R ，再通過已知的罐體總高，減去雷達到料面的空間距離（簡稱空高），得出料位的高度。

三、產品特點 ：

• 毫米波雷達，測量精度最高可達±2mm，測量最小盲區為0.05m。

• 更小的天線尺寸，滿足了更多的工況場合測量。

• 多種透鏡天線，更小的發射角，更集中的能量，回波信號更強，同等工礦條件下，相比于其他雷達產品具有更高的可靠性。

• 擁有更強的穿透性，在有粘附及凝結的情況下也可以正常使用。

• 動態信號范圍更大，對于低介電常數介質的測量更加穩定。

• 多種測量模式，快速測量模式下雷達反應時間小于1S。

四、產品參數：

測量介質：液體

測量范圍： 0.1m~150m

過程連接： 法蘭≥DN125

過程溫度： -40～110℃

過程壓力： -0.1～0.3MPa

天線尺寸： 110mm透鏡天線

天線材質： PTFE

精  度： ±2mm（量程在35m以下時）;±5mm （量程在35m—150m間）

防護等級： IP67

中心頻率： 123GHz

發 射 角： 1.5°

電   源：二線制/DC24V;四線制/DC12~24V;四線制/AC220V

外   殼：鋁/塑料/不銹鋼

信號輸出：二線制/4...20mA/HART協議;四線制4...20mA/ RS485 Modbus
