1、產品名稱及型號

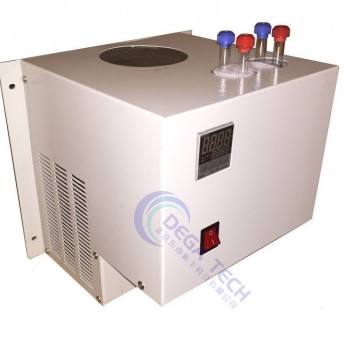

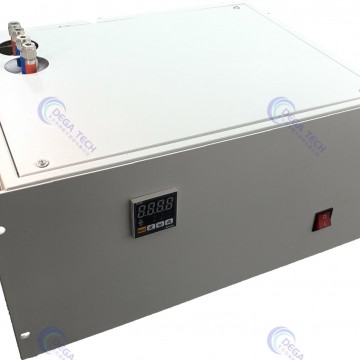

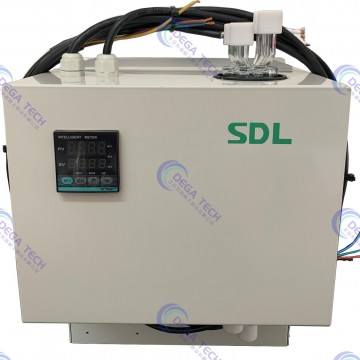

【產品名稱】 冷凝器（SDL用 CEMS預處理脫水冷凝器 CEMS制冷器）
【規格型號】 CGC-03B
2、產品結構組成
本設備由主機、氣室/冷腔、電源線組成。
3、工作原理及方法
氣體除濕的基本原理是：露點溫度不同的氣體，濕度亦不相同。不同露點溫
度的氣體被冷卻至 1～7℃時，可以獲得很好的除濕效果。
工作方法是對冷包不斷地進行制冷，并通過溫控器調節對其進行加熱，使冷

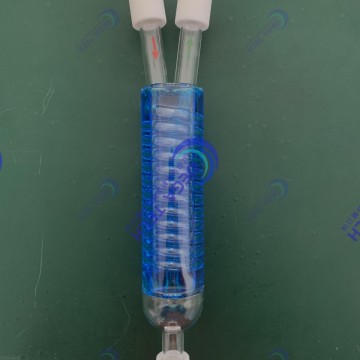

包恒溫在設定溫度范圍。插在冷包中間的氣室/冷腔，借助導熱介質和足夠的換
熱面積，迅即完成熱交換。此時，樣氣流經氣室/冷腔時氣態水迅速冷凝成水，
使氣體中的水分從樣氣中分離出來，并通過底部排水口排出。
4、主要技術參數
環境溫度：5℃～40℃
相對濕度：不大于 85%
供電電源：AC 220V /50Hz
消耗功率：約 300W
準備時間：約 30min
5、產品（SDL用 CEMS預處理脫水冷凝器 CEMS制冷器）安裝調試
5.1 產品安裝
正確安裝是保證產品正常工作的前提條件。安裝位置應遠離熱源并通風良
好；如選擇戶外安裝，應有保護罩，保證產品在冬天無霜、夏天有足夠通風
的條件下工作；產品應垂直安裝，以利于冷凝水的分離。
5.1.1 安裝高度
a.交換器下部的冷凝水排至蠕動泵，安裝高度可自行調整，無硬性要求；
b.交換器下部的冷凝水排至穩壓水槽，機箱下沿離地高度應不低于 1.2m。
5.1.2 安裝方式
a.用 M4 至 M6 大小的螺釘將產品背板固定安裝；
b.利用穩固的平臺，底腳自然立放（底腳可自行拆卸）。
5.1.3 蠕動泵的安裝
用 M3 螺釘將排冷凝水的蠕動泵安裝在前面板下方的螺孔上（可安裝兩只）。
２5.1.4 接線
a. 3*1 的護套線是冷凝器的電源線，為冷凝器提供電源；
b. 3*0.5 的護套線是為蠕動泵提供電源的；
c. 4*0.75 的護套線中，標號 11、12 兩根線提供溫控器的報警信號輸出；
13、14 提供溫度信號輸出。
