PB-DA-2YA變頻專用壓力變送器
PB-DA-2Y壓力變送器傳感器部件：光刻箔式電阻應變計
測量范圍：0-0.4、0.6、1、1.6、2.5、4、6 MPa
工作電壓：24V DC
輸出：4-20mA DC 亦可提供0-10mA 0-20mA 0-5V 0-10V DC
精度：信號輸出1.0級 表面指針1.6級
接頭螺紋：M20x1.5 ZG1/2
外形尺寸：直徑100mm 不銹鋼殼體
儀表接線：三線制 *紅色-電源正 *黃色-輸出正 *黑色-公共負
環境溫度：-20-45度
電路內置過流過壓保護 德國 AM402
電路加裝抗高次諧波干擾電路
儀表加裝抗脈動壓力沖擊阻尼器
本產品可提供氨用型
本產品可提供壓力真空型
防護等級：IP30
HSA-樣本/PB-DA-2Y壓力變送器

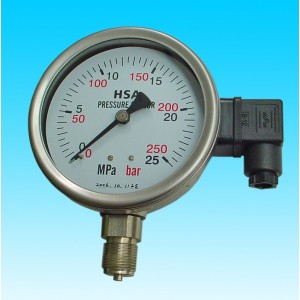

PB-DA-2Y系列應變式壓力變送器
一、用 途
PB-DA-2Y系列產品是我公司專利技術研制的一種新型壓力變送器，采用德國 AMG 公司傳感器
及專用變送器用集成電路。它設計新穎獨特，工藝先進，信號輸出穩定，優良的性能價格比，是遠
傳壓力表的理想替代產品。它可廣泛應用于冶金、電力、自來水、化工和石油等工業現場，實現遠
程監控和控制。
二、使用須知
儀表適用于測量對銅無腐蝕的各類液體、氣體及其它流體壓力。
使用儀表時，上限不應超過 3/4 ,測量波動壓力時上限不應超過 2/3 ，最低壓力在兩種情況
下都不應低于上限的 1/3 。
儀表應安裝在和測量點同一水平線上，環境溫度為 0-45度，相對濕度不大于80%場合使用。
環境溫度為 -20-85度時儀表也可工作，但測量精度有所下降。
急劇沖擊震動時應加裝相應的抗震器，被測介質的變化每秒鐘不大于1%測量范圍內。
使用中的儀表必須12個月檢定一次。
儀表供電必須正確、直流供電不能反接。
儀表輸出內部共地，安裝時請選用屏蔽電纜。
