測量范圍：

0.03~3m/s

工作電壓：

24V

輸出信號：

繼電器,NPN,PNP

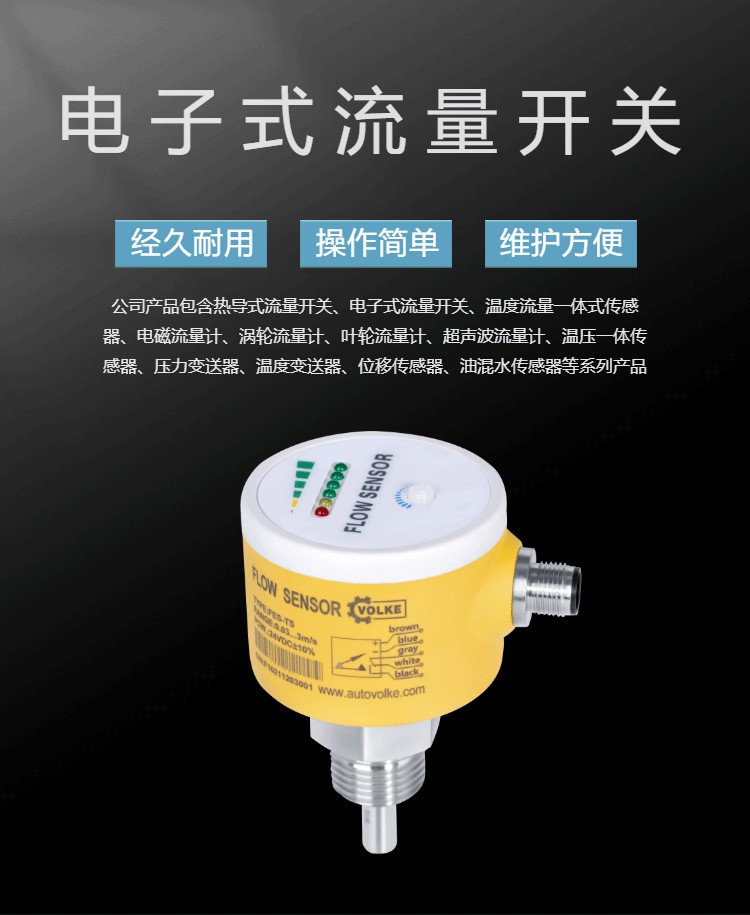

FES經濟型電子式流量開關特性：

1、經濟實惠，適合在設備上大量使用，降低成本。

2、替代擋板式流量開關，動作靈敏，使用壽命長。

3、能有效防止纏繞物。

4、全防水殼體設計。

5、適用管徑范圍大，任意調節設定點

6、指示燈直接顯示流量變化。
     常規型流量開關或示流信號器，多采用擋板或者活塞式，靠液體流動力推動擋板或活塞動作，水阻大，流量損失大，精度差，無法監測小流量。密封部份采用金屬波紋管密封，耐壓差，容易產生金屬疲勞爆裂。

工 作 原 理：

       FES經濟型電子式流量開關是基于熱交換原理設計的。探頭內置發熱模塊及感熱模塊，流量開關的熱傳導同介質的流速密切相關，測量時，由發熱模塊發出熱量，如果管道內沒有介質流動，則感熱模塊接收到的熱量是一個固定值，當有介質流動時，感熱模塊所接受到的熱量將隨介質的流速變化而變化，感熱模塊將這溫差信號轉化成電信號，再通過處理器將其轉換為對應的標準模擬量信號或接點信號輸出，流量開關通過這個信號對介質的流速進行顯示及控制。

技 術 參 數：

測量范圍:    水：0.03 ~3m / s ;
                   油：0.0 3 ~3m / s ;
                   氣：2 ~20 m / s
耐       壓:   1.6 M P a
連接方式:   螺紋G1/2 "、G1/4 "、其它
開關時間:   ON :典型≥4s（1~13s）;
                  OFF :典型≥4s（1~15s）
溫度變化反應時間 :≤12s
工作電壓:    DC24V
功       耗:     2W
輸       出:  繼電器, NPN/PNP輸出
接點容量:  2A/220VAC，3A/30VDC
絕緣阻抗:  100VDC時，100MΩ
控制接點數: 1對
接點容量:   2A/220VAC，3A/30VDC
絕緣阻抗:   100VDC時，100MΩ
探頭材質: 304不銹鋼
殼體材質: PP
工作溫度: - 10℃- 60℃
環境條件: - 20 ~85℃,≤85 % RH
防護等級: IP67

結 構 說 明：




接線圖：

       FES經濟型電子式流量開關，可以很方便的設定流量報警結點，旋開防護螺絲，用配備螺絲刀調節設置旋鈕可以設定流量報警點。對于輸出形式為PNP、NPN和繼電器的流量開關，其LED指示的含義如下：
－紅燈亮 流速低于設定點（晶體管不導通/繼電器不動作）
－黃燈亮 流速等于或高于設定點（晶體管導通/繼電器動作）
－黃燈和綠燈亮 流速超出設定點的程度（綠燈1、2、3或4 與黃燈一起亮）

選 型 說 明：
