- 電壓：
- 380V
- 扭矩：
- 900N.M
- 轉速：
- 24r/min

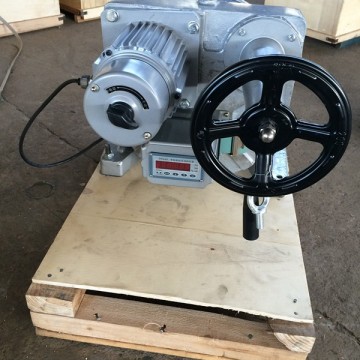

DZW/Z多回轉一體化智能調節型電動裝置是電動閥門的驅動裝置，用以控制閥門的開啟和關閉。DZW系列多回轉電動裝置使用于閘閥、截止閥、節流閥、隔膜閥。它可以準確地按控制指令動作，是對各類閥門、風門實現遠控、集控和自動控制的*的驅動裝置。該系列產品不僅用于電站，還可以用于石化、冶金、公共事業等
特點
1. 全中文顯示：一體化多回轉電動執行器視窗采用高清晰LCD數字、全中文及標示符液晶顯示屏。
2. 相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。
3. 缺相保護：具有電源缺相保護功能。
4. 控制模式：常規遠方控制信號采用4~20mA模擬量信號控制，提供4~20mA信號反饋（可提供特殊量
控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。
5. 禁動延時保護：避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式
和遠控控制方式。
6. 電子互鎖保護：在一個指令正在執行且保持有效，再施加另一個反向控制指令時（即兩個令同時存在并
有效），此時電動執行器將停執行完**個指令后再執行下一個指令
7. 瞬間過力矩保護：當開或關向力矩瞬間被頂開，閥門將停下不動作，即使力矩開關瞬間頂開后閉合，閥 門仍不會動作，只有向反向動作一下，即可解除過力矩保護。
現場遠控切換：現場遠控可自由切換，使用戶調試、維護方便快捷。
產品規格
|
型號規格 |
公稱轉矩（N·m） |
公稱推力（KN） |
*大閥桿直徑 |
*大轉圈數（圈） |
手動 速比 |
輸出轉速（r/min） |
電機功率（KW） |
參考重量（Kg） |
|
Z5 |
50 |
20 |
28 |
50 |
1:1 |
12 |
0.12 |
28 |
|
Z10 |
100 |
40 |
28 |
50 |
1:1 |
24/36 |
0.25/0.37 |
45 |
|
Z15 |
150 |
24/36 |
0.37/0.55 |
50 |
||||
|
Z20 |
200 |
100 |
40 |
50 |
1:1 |
18/24 |
0.37/0.55 |
55 |
|
Z30 |
300 |
18/24 |
0.55/0.75 |
58 |
||||
|
Z45 |
450 |
150 |
48 |
120 |
1:1 |
24/36 |
1.1/1.5 |
110 |
|
Z60 |
600 |
24/36 |
1.5/2.2 |
120 |
||||
|
Z90 |
900 |
200 |
60 |
120 |
1:1 |
24/36 |
2.2/3 |
139 |
|
Z120 |
1200 |
24/36 |
3/4 |
142 |
||||
|
Z180 |
1800 |
325 |
70 |
150 |
22.5:1 |
18/24 |
4/5.5 |
250 |
|
Z250 |
2500 |
18/24 |
5.5/7.5 |
255 |
||||
|
Z350 |
3500 |
700 |
80 |
150 |
20:1 |
18/24 |
7.5/10 |
430 |
|
Z500 |
5000 |
18/24 |
10/15 |
440 |
||||
|
Z800 |
8000 |
1000 |
180 |
90：1 |
12 |
13 |
800 |
|
|
Z1000 |
10000 |
100 |
15 |
820 |
