產品型號：

UGS系列

品牌：

上海有恒測控

包裝：

紙箱包裝

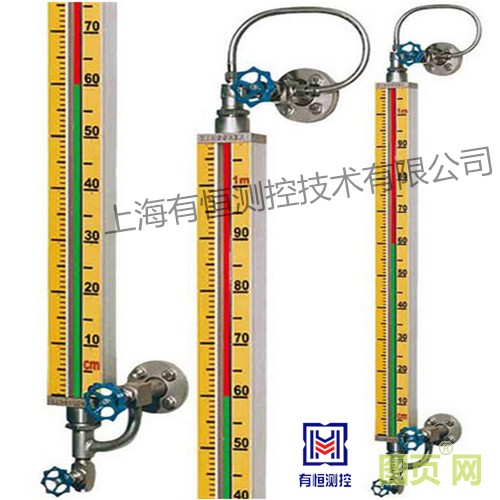

上海有恒UGS系列彩色石英玻璃管液位計是我公司采用高純度石英管（99.99％SiO2）制造的產品。儀表顯示清晰，密封性能好，耐高溫、高壓、防粘稠，壽命長，沖洗、維護方便，廣泛用于石油、化工、電力、冶金等行業中各種容器及鍋爐的液位檢測指示。

①：UGS-A標準型彩色石英玻璃液位計適用于透明或較透明介質，如水、液氨、汽油、液化氣、常溫堿液等多種烴、油品溶液的液位測量。儀表顯示無盲區，是應用廣泛的現場型液位計。

②：UGS-B普通型彩色石英玻璃液位計適用于透明或較透明介質，如水、液氨、汽油、液化氣、常溫堿液等多種烴、油品溶液的液位測量。但儀表顯示有盲區。

③：UGS-G大口徑玻璃液位計適用于大粘度有色介質的液位測量，如重油、潤滑油等。儀表采用偏心大口徑角閥和大內徑液位管，配以伴熱管，可以確?？煽繙y量。

UGS-C防腐型彩色石英玻璃液位計適用于鹽酸等酸性、堿性液體和許多有機溶劑（尤其是活性族溶劑）。但不適用于濃縮硝酸、鉻酸混合物、含氯溶劑、脂肪族、芳香氫等介質液體的測量。

④：UGS-D防腐型彩色石英玻璃液位計適用于腐蝕性介質且工作溫度又較高場合的液位測量，由于采用不銹鋼內襯聚四氟乙烯三通和直管組合，可靠性高，但產品同時有缺點，就是上下有測量盲區。

工作原理： 儀表通過上下連接法蘭與容器構成連通器，可以直接觀察到容器內介質液位的實際高度。 UGS系列彩色石英玻璃液位計通過自然光在液體中折射的光學原理，借助濾色紅綠玻璃片，測量時，使液相顯示綠色，氣相顯示紅色，由于液、氣相顯示反差很大，所以指示鮮明清晰。UGS-A液位計主體和閥門之間用彎管連接，能有效地消除因安裝所產生的應力和熱脹冷縮所產生的應力，并能對安裝尺寸誤差進行調整，安裝使用方便。UGS-C液位計在閥門等接液部件采用內襯PP，可以適用于大多數腐蝕性介質。UGS-D液位計采用內襯PTFE的三通和直管組合，可以適用于絕大多數腐蝕性介質。

技術參數：

測量范圍：300、500、800、1100、1400、1700、2000mm。

工作壓力：UGS-A、B、G：0.6、1.6、2.5、4.0、6.4、10.0MPa；

        UGS-C：0.6 MPa；

        UGS-D：1.6，2.5 MPa

工作溫度：UGS-A、B、G：-50～450℃；

        UGS-C：-20～80℃；

        UGS-D：-20～200℃

顯示范圍：UGS-A無盲區型見下表：

顯示范圍 200 400 700 1000 1300 1600 1900

法蘭中心距 300 500 800 1100 1400 1700 2000

閥門自動封閉壓力差：≥0.2MPa

蒸汽夾套接頭：G1/2"外螺紋

伴熱循環水夾套壓力：1.0 MPa

循環水夾套接頭：G3/4"外螺紋

電伴熱：采用自限溫度伴熱帶及防爆溫度監控器，防爆等級Ex dIICT6

連接法蘭：HG20592~20635-97 DN20(或DN25、DN40)凸面或平面，其它法蘭標準(如GB、HGJ、ANSI、DIN等請用戶在訂貨時注明。

材質：UGS-A、B、G：碳鋼；不銹鋼304，316L

      UGS-C：不銹鋼內襯PP

      UGS-D：不銹鋼內襯PTFE

透明石英管：采用特制的99.99％SiO2，其變形點1077℃，軟化點1730℃，抗壓強度1170kgf/cm2，膨脹系數5.5×10-7，經特殊工藝處理后具有耐高溫、高壓和優良的機械特性。
