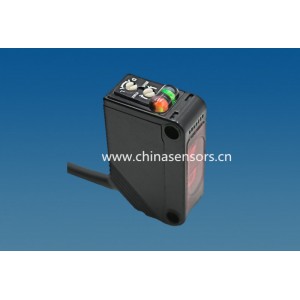

產品特點：
1、采用專用IC設計，調制電路，放大器內置型的檢測距離達到了行業領先水平
2、保證低溫工作性能，使用溫度范圍擴大至 -20～+65℃
3、調制發射，全信道鎖相，抗干擾強
4、啟動延時（25ms）， 避免系統啟動時誤觸發
5、高速響應時間：0.25ms / 1ms 可選
6、靈敏度可調、Light on/Dark on模式可設置
7、雙電位器 、雙指示燈（動作指示、穩定指示）
8、電源反接保護、輸出逆接保護、輸出過載保護
規格參數：
檢測方式
漫反射型
回歸反射型
對射型
產品型號
IMS.E3Z.DR
IMS.E3Z.RR
IMS.E3Z.TB
檢測距離
0.5m 1m
0~0.5m
0~2m
標準檢測物體
100*100mm白紙
50mm以上不透明物體
10mm以上不透明物體
差動距離
檢測距離的20%以下
—
—
光源(光波長)
紅外調制光（950nm）
紅外調制光（950nm）
紅外調制光（950nm）
指向角
—
1~5°
投/受光器：各3~20 °
應答時間
1ms 、0.25ms 可選
電源電壓
DC10~30V±10% 脈動(p-p)10%以下
消耗電流
20mA Max （不包括負載）
負載電流
100mA Max
電路保護
電源反向保護、輸出短路保護（注釋1）、輸出逆接保護
動作輸出類型
NPN / PNP
動作指示燈
雙指示燈： 動作顯示燈（橙色）、穩定顯示燈（綠色)
靈敏度調整
單回轉開關，順時針增大
動作模式
Light ON / Dark ON通過電位器旋鈕切換
電氣壽命
10萬次以上（開閉頻率1,800次/小時）
使用環境照度
太陽光：50,000lx ; 白熾燈：3,000lx
周圍環境溫度
動作時：-20～+65℃ 保存時：-25～+70℃ （不結冰、不結露）
周圍環境濕度
動作時：45～85％RH 保存時：35～95％RH （不結露）
絕緣電阻
20MΩ以上（DC500V兆歐表）
耐振動
耐久
上下振幅 1.5mm 頻率10～55Hz X、Y、Z各方向 2h
誤操作
上下振幅 1.5mm 頻率10～55Hz X、Y、Z各方向 3h
耐沖擊
耐久
500m/s2 X、Y、Z各方向 3次
誤操作
100m/s2 X、Y、Z各方向3次
保護結構
IEC規格IP64
連接方式
導線引出式（導線長1.5m）3芯，Φ3.5mm
質量(捆包)
約36g
約70g
材質
外殼
PBT （聚碳酸酯對苯二酸鹽）
透鏡部
丙烯酸酯樹脂
配件
個別
——
反光板
——
標配
規格書、螺絲*2、螺母*2、微型螺絲刀*1
