- 輸 入：
- 0-1Vrms
- 輸 出：
- 0-20mA,0-10V,4-20mA
- 隔離電壓：
- 3000VDC
ISO AC-P-O系列 交流轉直流(AC/DC)信號隔離變送器IC （交流電機測控專用）
SunYuan ISO系列交流信號轉模擬直流(AC/DC)變送器IC，是一種將電網、電機檢測傳感器輸出工頻交流信號（50～60HZ）轉換成線性變化對應模擬直流信號的混合集成電路。該電路在同一芯片上集成了一組多路高隔離的DC/DC電源和一組AC/DC信號轉換電路。可以將傳感器采集到的0-1Vrms（50～60HZ）工頻交流信號按比例轉換成4-20mA/0-10mA /0-20mA直流電流信號或0-1V/0-2.5V/0-5V/0-10V直流電壓信號。通過外接交流電壓互感器后就可以組成單相或多相隔離變送器，實現信號輸入、輸出信號與輔助電源之間的三隔離。產品在發電機或電動機安全運行監測、電力輸配電遠程監控、儀器儀表與傳感器信號收發、醫療設備安全隔離柵、工業自動化控制等領域廣泛應用。
產品特點：
● 精度、線性度誤差等級： 0.5級
● 輸入：0-1Vrms交流信號（50～60HZ）
● 輔助電源：5V、12V、15V或24V直流單電源供電
● 國際標準信號輸出：0-10mA /4-20mA/0-5V/0-10V等
● 信號與輔助電源之間3KVAC兩隔離
● 標準DIP 12 Pin符合UL94V-0阻燃封裝
● 工業級溫度范圍: - 20 ~ + 70 ℃
典型應用：
● 交流信號的采集及變換
● 電力輸配電高精度監測
● 發電機或電動機安全運行測控
● 高壓互感器交流信號隔離轉換標準直流信號
● 儀器儀表與傳感器信號收發
● 可外接互感器組成單相或多相隔離變送器
● 電力、醫療設備隔離安全柵
產品選型舉例
例1： 信號輸入：0~1Vrms，輸出： 4-20mA，輔助電源：24VDC
產品型號： ISO AC-P1-O1
例2： 信號輸入：0~1Vrms，輸出：0-10V， 輔助電源：12VDC
產品型號： ISO AC-P2-O5
工業現場傳感器與儀器儀表、PLC、DCS等控制系統經常由于系統干擾、有源信號、無源信號、有源負載、無源負載的信號沖突和阻抗匹配問題而無法正常工作。正確選擇隔離放大器變送器能有效解決信號干擾、阻抗匹配和信號源與控制系統的沖突問題。順源科技研發生產的ISO系列隔離放大器變送器產品，可以滿足儀器儀表、PLC、DCS、DSP設備與現場溫度、位移、壓力、頻率等各種傳感器采集到的模擬信號通過隔離、放大、轉換匹配后傳送。傳感器與儀器儀表連接方案參考資料下載：工業現場傳感器與儀器儀表、PLC、DCS、PAC、PCC等顯示控制系統常用連接方案
隔離放大器變送器一般都用在用電環境復雜的工業現場，為防止現場環境對產品出現各種干擾或損壞，我們根據多年的生產經驗和針對不同環境下用戶反饋意見，在對產品性能不受影響前提下逐步對產品的保護措施進行改進改善。對于DIN 35導軌安裝的產品，這些保護電路都以安置據現場在產品中，用戶可以直接使用。對于IC封裝的產品，由于受到尺寸空間的制約而無法載入保護電路。所以，請用戶根使用環境對IC封裝產品的信號輸入、輸出、輔助電源加裝保護電路。順源科技公司為您提供的幾種基本保護電路參考方案：IC封裝的隔離放大器變送器外接保護電路資料下載
典型應用圖
1、電流輸出方式
2、電壓輸出方式

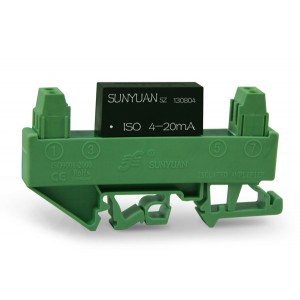

產品外形及安裝方式參考
