零點可調|零點校準|滿度可調|滿度校準|增益可調|調增益|調零點|調滿度。ISO EM-T系列模擬量磁電隔離放大器變送器，是一種將模擬信號隔離放大、轉換變送成按比例輸出模擬量的混合集成電路。該IC在同一芯片上集成了一組多隔離的DC/DC變換電源和一組磁電耦合的模擬信號隔離放大器，它采用磁電偶合的低成本方案，主要用于對EMC（電磁干擾）無特殊要求的場合。輸入及輸出側寬爬電距離及內部隔離措施使該芯片可達到3000VDC絕緣電壓。

       ISO EM-T系列模擬量磁電隔離放大器變送器內部采用電磁隔離技術，相比光耦隔離具有更好的溫漂特性和線性度。IC的零點和增益可通過外接多圈電位器進行調節校準，方便工業現場根據儀器設備的工作運行狀態進行調節和校正。產品廣泛應用在電力運行安全監控、PLC、DCS、FCS、變頻器、儀器儀表、醫療設備、工業自動化等需要電量隔離采集測控的行業。

產品特點
●  精度等級：0.1級、0.2級、0.5級,全量程內非線性度<0.2%
●  可外接多圈電位器進行調節零點和增益、滿度校準
●  輔助電源、模擬量輸入與輸出之間：3000VDC 三隔離
●  輔助電源：5V,12V,15V,24VDC等單電源供電方式
●  0-75mV//0-5V/0-10V/0-1mA/0-20mA/4-20mA模擬信號之間相互隔離、放大及轉換
●  工業級溫度范圍: -20 ~ +70 ℃
●  EMC特殊場合須有電磁干擾抑制電路或采取屏蔽措施
●  低成本、小體積,SIP 12Pin符合UL94V-0標準阻燃封裝

典型應用
●  直流電流或電壓信號的隔離、轉換及放大
●  工業現場信號隔離及長線傳輸
●  模擬信號地線干擾抑制及數據采集隔離
●  儀器儀表與傳感器信號收發
●  PLC、DCS現場模擬信號隔離采集
●  變頻器信號遠程抗干擾無失真?zhèn)鬏?nbsp;
●  電力監控、醫療設備隔離安全柵
●  傳感器4-20mA等模擬信號一進二出、二進二出、一進四出隔離放大變送功能的實現

產品最大額定值　（長期在最大額定值環境下工作影響產品使用壽命，超過最大值會出現不可修復的損壞。）

通用參數

產品選型舉例

例1：   輸入信號：0-5V ；輔助電源：24VDC ；輸出信號： 4-20mA；零點、滿度和增益可分別調節校準。

產品型號： ISO EM U1-P1-O1-T

例2：   輸入信號：4-20mA ；輔助電源：24VDC ；輸出信號：4-20mA；零點、滿度和增益可分別調節校準。

產品型號： ISO EM A4-P1-O1-T

典型應用

nnecttype="rect" gradientshapeok="t" o:extrusionok="f">

 備注*1： 當輸入為0-xV電壓，輸出為4-20mA模擬電流信號時須同時外接增益調節和零點調節多圈電位器。

使用ISO EM U(A)-P-O-T模塊，輸入與輸出信號同樣為0-xV/0-xmA（零對零）參數的條件下及輸出為

電壓信號時無外接調零功能。

 備注*2： 用戶對輸出模擬信號帶負載能力有特殊要求的可以定制。或選擇0-1V(max 1A),0-5V(max 500mA)大電

 流輸出的ISO系列線性調節控制隔離放大器產品

（http://www.sun-yuan.com/products/html/PDetail_43.html）

 備注*3： 對于電流輸出型產品，輸出端沒有配置零點調節端子的（8腳、11腳），表示該產品使用時不用調零就可達到

          所要求的精度。如果用戶對產品調零有需求的，請選用本公司生產的ISO mV系列產品。

 備注*4： 電壓輸入型產品（ISO EM U-P-O-T）因?yàn)檩斎胱杩购芨撸褂弥挟?dāng)輸入端開路時則輸出會出現最大值。

          為防止現場出現意外，請用戶在輸入端（1腳、2腳）并接一個1MΩ電阻和一個0.1UF電容，這樣可以在使用中

          當輸入端開路時的輸出為最小值0。

詳細技術資料：零點、增益可調型模擬量隔離放大器隔離變送器 pdf下載

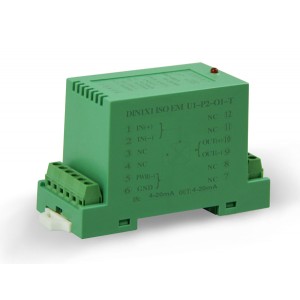

產品外形及安裝方式參考
