南京帕羅肯科技有限公司持續推出自主研發的超薄溫度信號隔離器，厚度僅7.5mm，節省安裝空間，降低安裝成本。

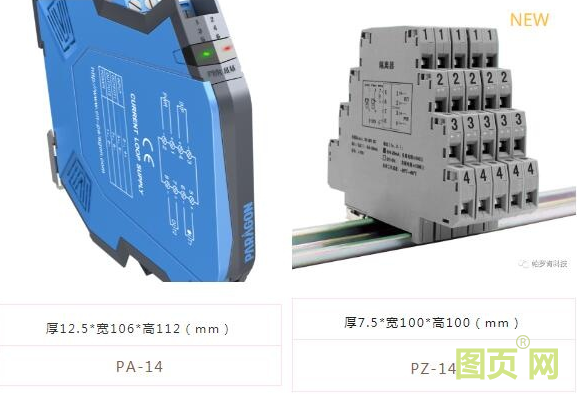

與原外觀尺寸效果對比
此次推出的超薄外殼系列產品有兩款，分別是PZ-14、PZ-15

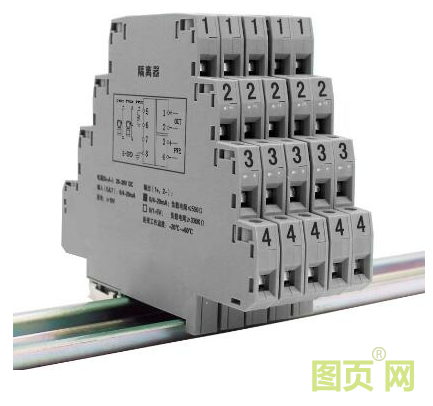

PZ-14 熱電阻信號隔離器
直接與溫度傳感器連接使用，無需變送部分。接線圖如下：
輸入規格
|
|
輸入信號 |
2.5V激勵帶斷線和短路報警功能 |
|
1 |
PT100（-20－100℃） |
|
|
2 |
PT100（0－100℃） |
|
|
3 |
PT100（0－150℃） |
|
|
4 |
PT100（0－200℃） |
|
|
5 |
PT100（0－400℃） |
|
|
8 |
用戶特定參數 |
輸出規格
|
代 碼 |
輸出信號 |
輸出阻抗 |
|
1 |
0/1－5V |
≥330KΩ |
|
2 |
0/4－20mA |
≤680Ω |
|
LP |
輸入帶浪涌保護 |
In:3KA Imax:5KA |
PZ-15 熱電偶信號隔離器
輸入/輸出/電源/通道間全隔離。
輸入規格
|
代 碼 |
輸入信號 |
訂貨請注明熱電偶的型號(K.S.B等) |
|
1 |
0-400℃ |
|
|
2 |
0-600℃ |
|
|
3 |
0-800℃ |
|
|
4 |
0-1000℃ |
|
|
5 |
0-1200℃ |
|
|
6 |
0-1400℃ |
|
|
7 |
0-1600℃ |
|
|
8 |
用戶特定參數 |
輸出規格
|
代 碼 |
輸出信號 |
輸出阻抗 |
|
1 |
0/1-5V |
≥330KΩ |
|
2 |
0/4-20mA |
≤680Ω |
|
LP |
輸入帶浪涌保護 |
In:3KA Imax:5KA |
選型舉例
