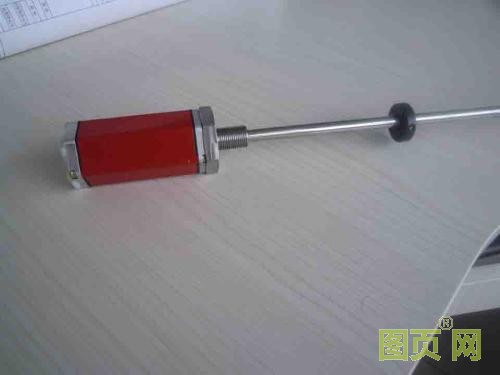

磁致伸縮液位計



　　浮球液位計的內部結構可以是干簧管元件構成的線路板，也可以是磁阻軟帶，浮球主要用帶磁環的浮球作為測量元件，浮球隨液位的升降而上下浮動，利用磁耦合原理，探測桿內磁阻軟芯的電阻呈線性變化，再由轉換器內的電子模塊將電阻轉換成標準的4-20毫安電流信號，即模擬相應的液位數值。

　　在工作過程中，磁致伸縮液位計的內部結構是一根波導絲，當被測介質的液位隨磁環上下移動時，磁致伸縮液位計的電磁波脈沖沿磁致伸縮的導波絲傳導到浮子磁鐵上，電磁波與磁環的磁場相互作用，導致導波絲發生扭曲，產生回波，當液位計的接收系統接收回波時，檢量脈沖電流與扭轉波之間的時間差可精確測量浮子的精確位置，即測量介質的液位。



　　浮球式液位計和磁致伸縮式液位計均具有外形結構簡單，安裝方便，維護量小，精度高，可靠性強等特點。但兩者仍有少許差別，球形液位計的準確度略低于磁致伸縮式液位計，對于粘性、污穢環境中的介質，則不宜選用磁致伸縮式液位計。
