本文介紹了廈門宇電自動化科技有限公司（簡稱“宇電”）的AI系列溫控儀表產品在燃氣明火熱處理爐上的應用并取得良好效果。

關鍵詞：溫度、燃氣明火熱處理爐 、AI系列溫控儀表

1.前言

    奧氏體化爐是由堅固的金屬框架組成，在框架表面包覆軟鋼板。爐子橫截面內部布滿耐熱和隔熱材料。耐熱和隔熱材料的不同層數以這樣方式計算得到，使爐子外表面的溫度等于周圍環境溫度+60℃（爐子燒嘴周圍的溫度要偏高）。這種反應性的溫度升高是正常的和必然的，這是因為隔熱材料層不可能和爐子表面完全隔熱。在爐子里，不同的爐區形成不同的燃燒氣氛。根據分壓定律（菲克定律），當爐壓降低時，爐氣氛就會從高溫區向低溫區擴散。從本質上說，隔熱材料層并不是完全不能通過的，所以燃燒后產生的氣體、水蒸氣（由燃燒產生的）和微量硫會遷移穿過這些隔熱材料層。因此，這些蒸汽或燃燒后的氣體會從爐子的隔熱材料層和金屬外殼之間的間隙漏到空氣中，爐子的側墻裝備了加熱裝置，通過空氣和煤氣的燃燒，這些裝置給爐區提供熱量。

2.溫控儀表的選用

    燃氣明火熱處理爐對燃燒要求非常嚴格，產品在線連續生產時需要爐膛溫度和燃燒壓力非常穩定（1000℃±5℃），而且現場的工作環境比較嚴峻（粉塵，環境溫度比較高）尤其是在線生產設備如果因為溫控失效會導致整條生產線停車而產生大量的額外生產成本；我公司通過嚴格的市場調研，在產品性能、技術服務、性價比等多方面加以對比，多廠家多供應商測試，加之已經積累了使用宇電測控儀表產品的體會，選定了宇電AI系列測控儀表產品。其中溫度控制儀表選用了AI人工智能工業調節器：爐膛熱電偶信號通過補償導線接至AI-719，通過宇電儀表的PID輸出模擬量或者開關量控制各個爐段的電動閥門，AI-706多路巡檢儀可以同時檢測多路信號，節約設備廠家的硬件成本。

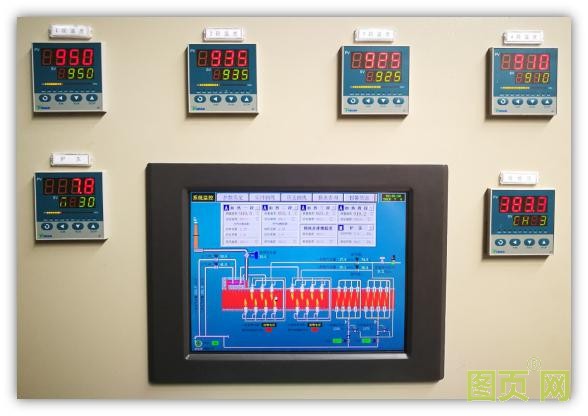

現場生產電控柜照片01

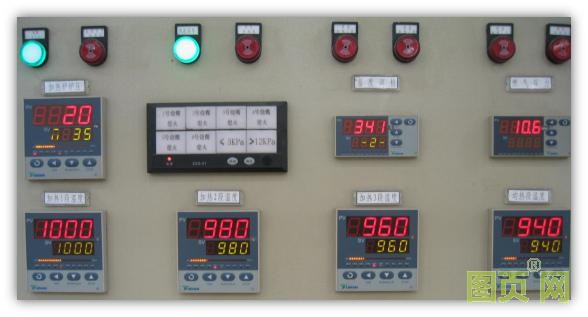

現場生產電控柜照片02

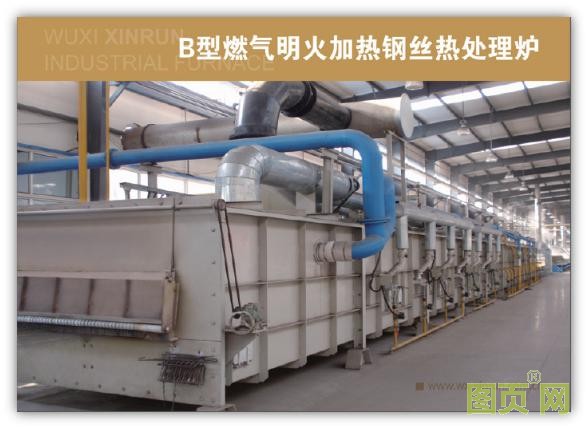

現場設備

3.設備使用效果

    溫度控制完全符合我公司設計要求，正常生產±2℃以內。如果再使用過程中現場調試工程師往往會遇到PID參數不合適的情況，這里大家只需要耐心的根據儀表說明書中的PID參數一步一步修改PID，而且宇電儀表也有自整定功能，這時候只需要把儀表設置到自整定后，儀表會在幾個震蕩周期之后自動把合適現場設備的PID參數整定出來。

    我公司使用S7系列西門子PLC與宇電儀表Modbus通訊，一次使用1臺PLC和35只儀表同時通訊，到目前穩定運行沒有出現通訊中斷及通訊出錯的情況。其通訊穩定性，以及通訊響應速度都滿足現場的控制要求。

4.結論

    對設備制造廠家來說，符合現場生產需求，適合現場復雜的生產環境，長期穩定無故障可靠運行，能做到以上幾點的溫控儀表是廠商需要的。相比國外品牌的儀表，國產品牌儀表在售后響應和產品供貨周期上更快更短，也是設備制造廠家比較注重的。作為高端智能測控儀表行業的專業供應商，宇電在各個方面都做的比較好。通過對其產品的可靠應用，也使得我們的生產效益和產品品質得到很大提高，并受到客戶的認可。
