光電耦合器

   日期:2018-05-10     瀏覽:466    評論:0
核心提示:光耦,全稱應為光電耦合器,是一種利用電光隔離實現轉換的器件,它實際上是把發光二極管與光電三極管密封在一個不透明的封裝中制成的。其外觀與一般的集成電路沒什么區別,內部結構顯示是一個發光二極管和一個光電三極管組成,這樣只需要控制發光二極管是否點亮,就能間接控制光電三極管是否導通。

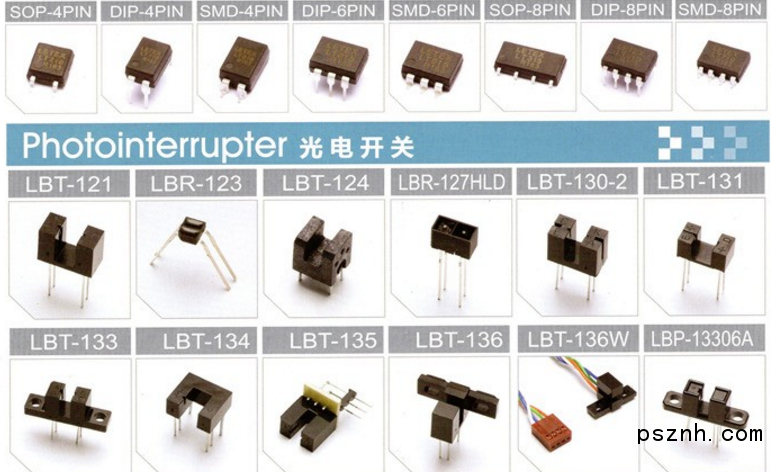

 光耦,全稱應為光電耦合器,是一種利用電光隔離實現轉換的器件,它實際上是把發光二極管與光電三極管密封在一個不透明的封裝中制成的。其外觀與一般的集成電路沒什么區別,內部結構顯示是一個發光二極管和一個光電三極管組成,這樣只需要控制發光二極管是否點亮,就能間接控制光電三極管是否導通。

光耦的應用

QQ圖片20180510090624
耦合的一種典型應用,當單片機入高電平時,光耦中發光二極管不亮,光電三極管截止,繼電器不吸合;當單片機輸入低電平時,光耦中的發光二極管點亮,光電三極管導通,繼電器一端被接地,繼電器吸合。輸入信號與輸出信號分別屬于兩個獨立的電路,也就是說光耦中發光二極管負極與光電三極管雖然都是低電平,但不是真正的連接在一起,而是分別來自兩個獨立的電路,輸入信號通過電到光,再由光到電傳遞到輸出電路,而輸入和輸出之間沒有任何的電氣連接關系。這樣通過光耦就實現了輸入信號的隔離傳遞。




下面說一說光耦的優點

.1,輸入和輸出端之間絕緣,所以耐壓很高,一般可以超過1KV。

2,單向傳輸,輸入端只能影響輸出端,而輸出端影響不到輸入端。

3,光耦器件的共模抑制比很大,所以可以很好地抑制干擾并消除噪音。

4,無觸點、壽命長、體積小、耐沖擊。

5,響應數度快,時間常數通常在毫秒或微秒級。
